OpenDaylight安裝與Mininet拓樸

Mininet與OpenDaylight

在Ryu GUI呈現的結果中可以發現，Ryu GUI呈現結果其實蠻陽春的，Host的部分也沒有顯示出來，此次我們將使用OpenDaylight，使呈現的拓樸能夠更加完整。

SDN Hub對於OpenDaylight的介紹相當充實，連映像檔中所存在的OpenDaylight也不同於其他Controller，網站的頁面上也有相當詳細的教學與說明。

這邊所使用的是OpenDaylight的第二代SDN Framework - OpenDaylight Helium (第一代為Hydrogen)
(筆者OS: 第一代氫 第二代氦 接下來應該是鋰鈹硼了)

SDN Hub已經內建OpenDaylight，這邊我們就不討論從無到有的安裝，直接進入使用階段。

基本上都還是依照網站的教學進行，因此想要獲得更詳細資訊的可以直接前往網頁查看

SDN Hub OpenDaylight Helium : http://sdnhub.org/tutorials/opendaylight-helium/

(2015/08/16)此時的OpenDaylight已經釋出Lithium版本(穩定版為Helium)
不想使用的可以到官方網站下載Li版本嘗試(建議以官方版本為主)
https://www.opendaylight.org/downloads

設定步驟

1. 架構mininet拓墣
   若是要測試結果，可採用網站提供的預設拓樸指令


   sudo mn --topo single,3 --mac --switch ovsk,protocols=OpenFlow13 --controller remote


   也可以使用自定義的拓墣(在此檔名為testtopo.py 檔案位置~/mininet/examples)


   cd ~/mininet/examples
   nano YourTopoFileName.py



   Topo寫完後，需要進行編譯


   sudo chmod +x YourTopoFileName.py


   接下來就可以執行了 (如果程式有錯在此會出現訊息)


   sudo ./YourTopoFileName.py





2. 接下來開啟另一個Terminal，用於執行OpenDaylight
   SDN Hub已經內建包含OpenDaylight在內的許多Controller
   私心建議還是建議下載官方版本安裝會比較好。
   如果還是採用SDN Hub版本的話，首先重新編譯一下專案


   cd SDNHub_Opendaylight_Tutorial
   mvn clean install


3. 這邊可以發現到網站教學指示要找到 run.sh

   完全找不到RR


   好的，這邊因為與第一版不一樣，所以執行檔也略有更動，改名叫karaf，但是教學似乎沒有隨著版本更新的樣子。我們可以發現目錄裡很貼心的放了run所在位置的捷徑資料夾(run-location)。

   該資料夾的實際路徑是(執行檔在bin目錄下)


   /home/ubuntu/SDNHub_Opendaylight_Tutorial/distribution/opendaylight-karaf/target/assembly/


4. 都準備好之後就可以正式執行OpenDaylight了

cd SDNHub_Opendaylight_Tutorial/run-location
cd bin
./karaf


如果是自行下載官方版本的，karaf就不那麼深了


cd distribution-karaf-0.3.0-Lithium.zip
cd bin
./karaf


成功後可以看到以下畫面(若非SDN Hub，則會出現OpenDaylight圖案)





5. OpenDaylight GUI
   進入OpenDaylight的頁面 http://localhost:8181/index.html
   這邊使用8181的原因是因為8080被karaf控制佔用了
   我們可以發現無法存取

   我們需要額外安裝附加的功能
   OpenDaylight的features相容性上對我來說相當...複雜
   基本上測試了一段時間才終於成功
   首先，feature的安裝順序有一些先後順序，
   有些feature在沒有安裝前置feature之前就安裝的話可能會發生錯誤。

   各種feature的相容性可以參考官方文件(以下是Lithium版本)
   https://www.opendaylight.org/software/downloads/lithium
   根據OpenDaylight官方文件，在安裝其他feature之前，必需先安裝 MD-SAL clustering

   接下來就可以安裝DLUX的Web介面了
   如果要一次安裝多種feature，可以使用以下指令


   feature:install [feature name] [feature name] ...

   這邊為了以免發生錯誤什麼的 就一條一條下了


   feature:install odl-mdsal-clustering
   feature:install odl-restconf
   feature:install odl-l2switch-switch
   feature:install odl-openflowplugin-all
   feature:install odl-dlux-all
   feature:install odl-mdsal-all
   feature:install odl-adsal-northbound


   筆者在使用SDN Hub版本的OpenDaylight時，
   安裝odl-adsal-northbound時，有發生Error executing command: No feature matching odl-adsal-northbound/0.0.0錯誤
   我個人的解法是不要使用SDN Hub版本的OpenDaylight，直接採用官方版本(Lithium)。

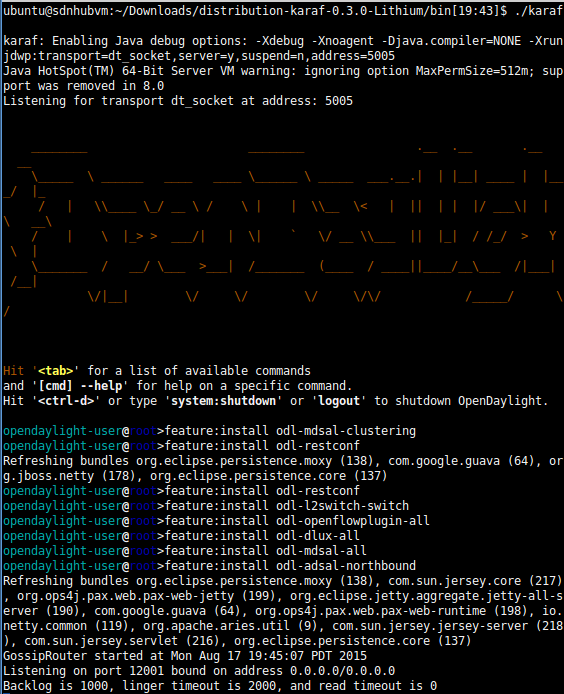

   最後大概是這樣的畫面

6. Mininet拓樸與OpenDaylight
   完成前面的步驟後，就可以登入Web介面了
   網址為: http://ODL安裝的主機位址:8181/index.html
   帳號與密碼皆為admin (如果發生帳密錯誤，請重裝feature)

   這邊用預設的拓墣先測試一下，一開始會發現只有一顆switch (controller就真的只知道switch而已)

   讓mininet pingall之後，Controller獲得網路狀態，再Reload一次，host就會出現了


Note :如果GUI介面顯示有任何問題

將與bin同目錄下的data資料夾刪除
執行 ./karaf clean
重新安裝所有feature

Note:如果發生No route to host錯誤。

對org.apache.karaf.management.cfg進行修改。

cd SDNHub_Opendaylight_Tutorial/run-location/etc/
nano org.apache.karaf.management.cfg

將第42行rmiServerHost = 0.0.0.0
更改為rmiServerHost = 127.0.0.1(或者是你要安裝的主機位址)
